擎耀解码汽车大灯照明系统电动调节步进电机位置反馈的解决方案

2024-06-28 09:05:19 刘国琼

在现代汽车设计中,智能照明系统扮演着至关重要的角色。其中,汽车大灯的电动调节功能不仅提高了夜间行车的安全性,还增强了车辆的科技感和便利性。然而,要实现精准的大灯角度调节,步进电机的位置反馈机制尤为关键。擎耀和你一起探讨步进电机位置反馈在汽车大灯电动调节上的应用及其解决方案。


汽车LED照明系统它不仅关乎夜间行车的安全,也影响着车辆的整体外观与驾驶体验。汽车大灯作为照明系统的核心组件,其高度调节功能尤为关键,它确保了在不同路况和载重条件下,灯光能够正确照射,既保障行车安全,又避免对对向车辆造成眩光。特别是在越野车汽车大灯高度调节的方案实现,旨在提供一种高效、实用的解决方案。

汽车LED大灯高度调节控制系统的必要性。当车辆负载变化或乘坐人数增减时,车身高度会相应改变,导致大灯照射角度出现偏差。若大灯指向过高,则光线可能直射对面驾驶员的眼睛,造成眩光并降低自身视野;若指向过低,则近光灯的照射范围将缩短,远光灯的效果也会大打折扣。因此,一个能够根据不同情况调整大灯高度的系统,对于提升夜间行车的安全性至关重要。

大灯高度调节的技术方案上,目前市面上普遍采用的有两种调节方式:手动调节和自动调节。

手动调节通常通过机械旋钮或滑动开关实现。驾驶员可以根据实际需要,停车后手动调整大灯的垂直角度。这种方式简单直接,成本较低,但需要驾驶员有一定的经验来判断调节量,且每次负载变化都需要重新调整。手动调节与LED大灯总成里的步进电机相关,带位置反馈,与汽车LINBUS结合。

自动调节则是通过车辆的传感器和电子控制单元(ECU)来实现。当车辆载重或遇到颠簸路面时,车身高度传感器会检测到这些变化,并将CAN数据发送至ECU。ECU经过计算后,指令执行机构对大灯的角度进行微调,以确保照明始终处于最佳状态。这种调节方式智能化程度高,适应性强,但技术复杂度和成本相对较高。


通过思考,为了实现最佳的大灯高度调节效果,以下是一些我们做过案例中建议的实施步骤具备一定的独创精神,可以帮助行业快速行动

1. 确定需求:根据车型定位和使用场景,决定采用手动还是自动调节方案。对于经济型车辆,手动调节可能更合适;而对于高端车型,自动调节则能提供更好的用户体验对于改装车辆,必须实现LIN线的解码匹配和步进电机的工作形式、步数、电压、位置反馈及LED流光的控制组合逻辑

2. 设计集成:对于自动调节系统,需要将高度传感器、ECU和执行机构等部件合理布局,确保它们与车辆其他CAN网络通信系统的兼容性和整体美观。

3. 软件编程:为ECU控制器编写算法,使其能够准确解析传感器数据,并计算出合适的大灯角度调整值包括流光效果,点亮方式、上下控制扫描等

4. 测试验证:在不同的负载和路况下对系统进行测试,确保大灯高度调节的准确性和稳定性特别是涉及LIN总线的转向灯、近光灯、日行灯的控制逻辑上比远光灯更要严谨,有的近光灯、转向灯、ACC+日行灯会过电流,通过电流给ECU反馈

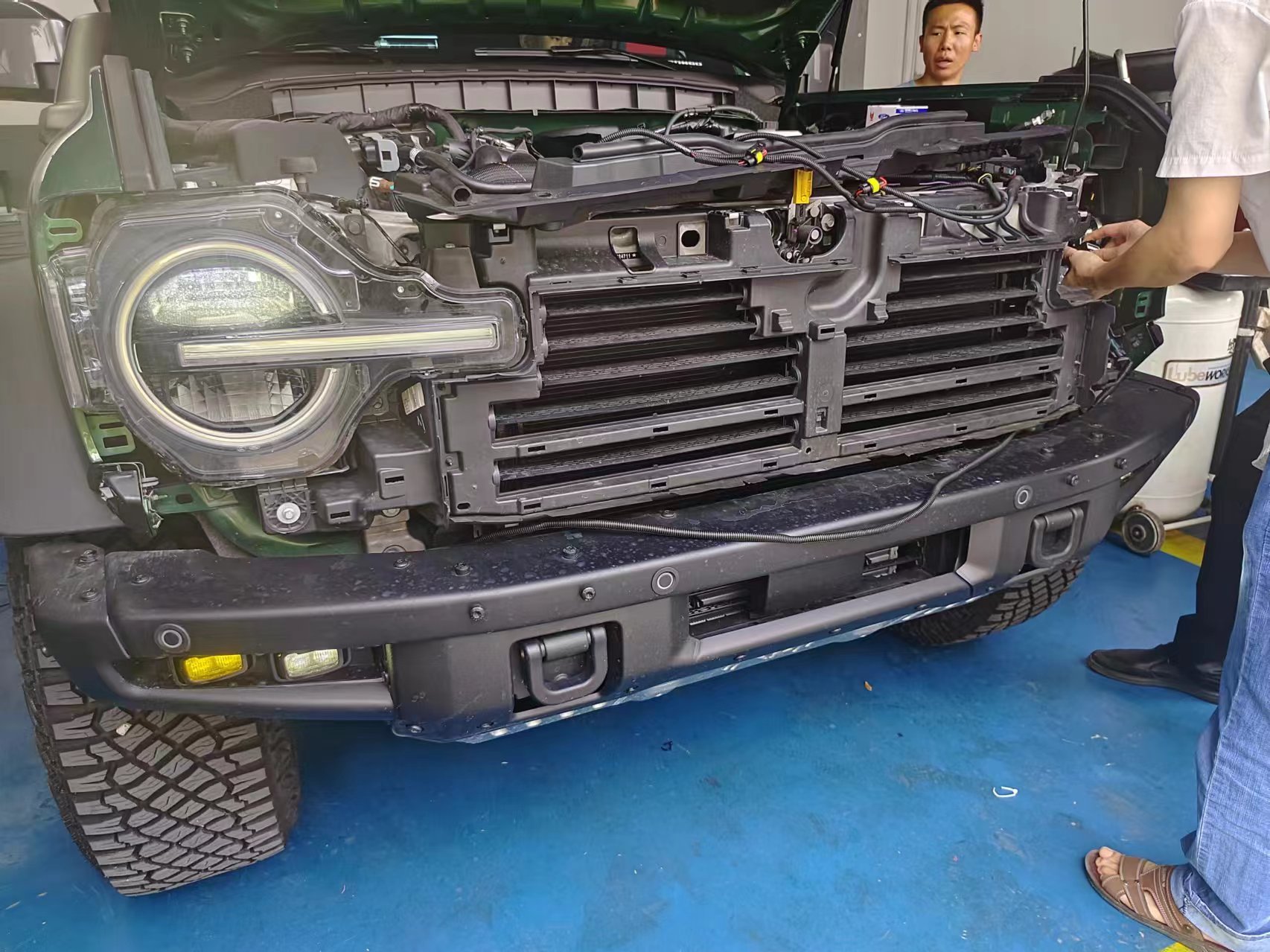

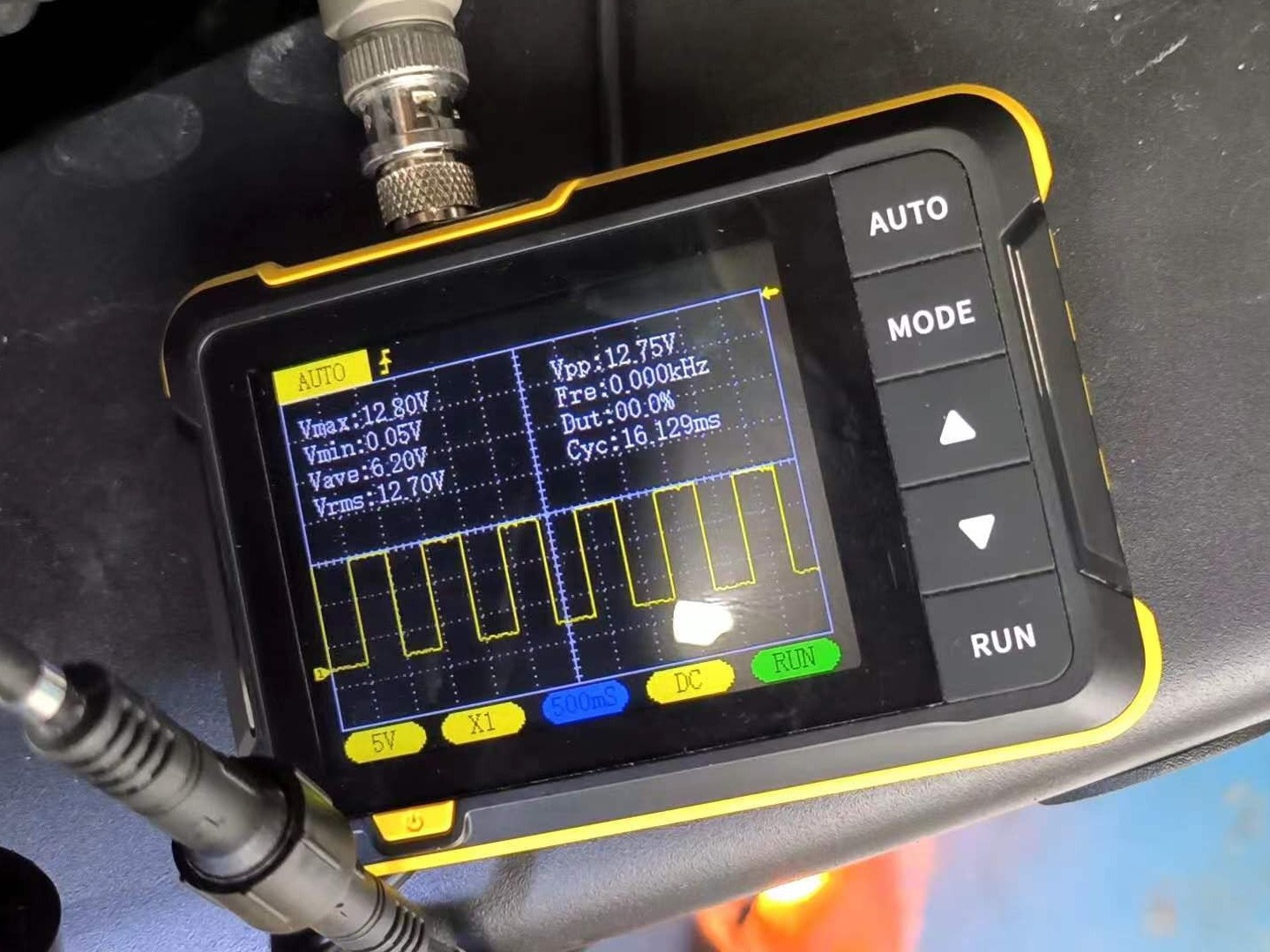

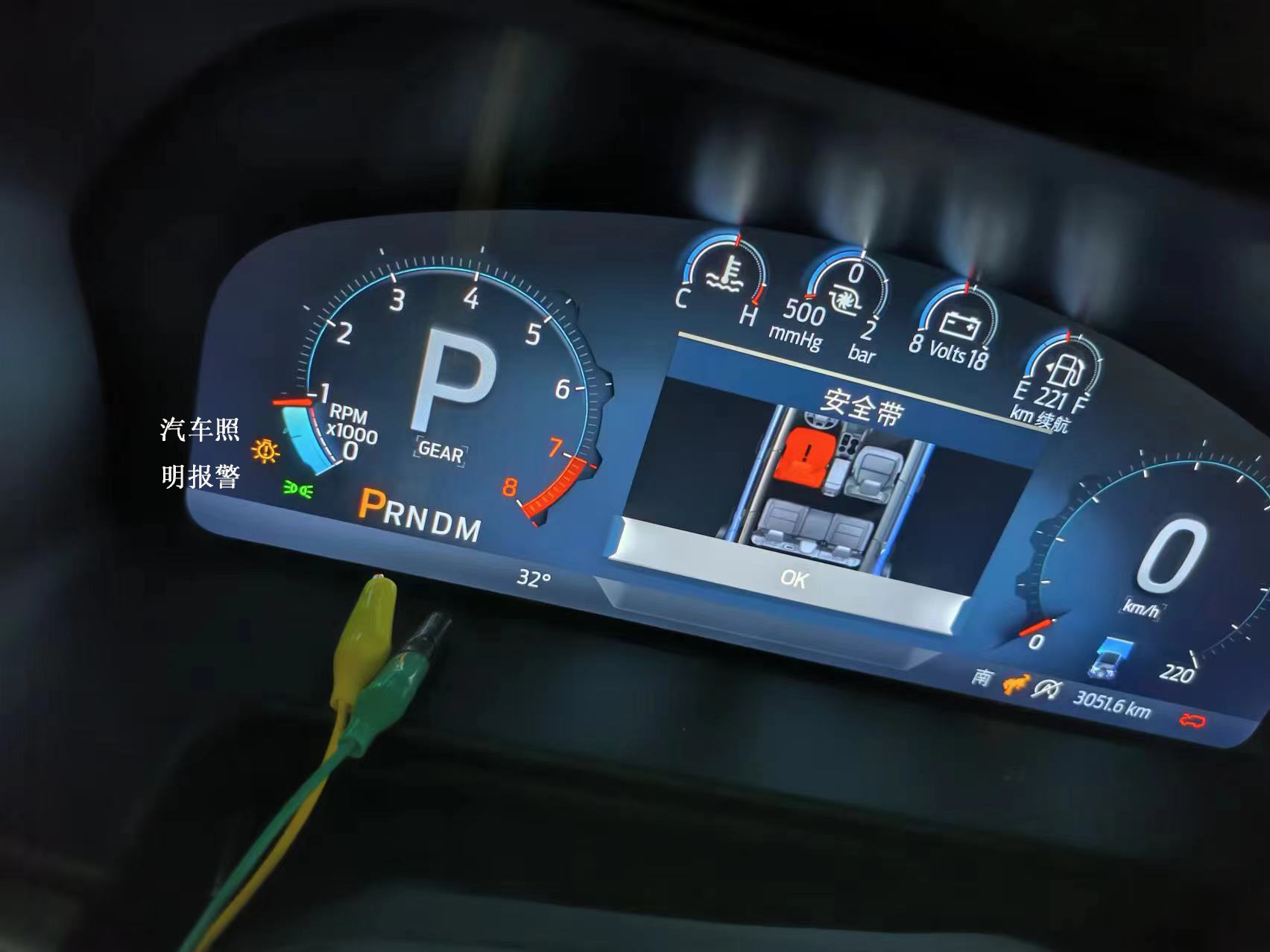

那么在汽车LED照明中,步进电机在大灯调节系统起到关键作用而且副厂件或者改装件匹配不了就会导致仪表盘报警。步进电机是一种能够精确控制角位移的执行器,它通过接收电控单元(ECU)的脉冲信号,以固定的角度逐步转动。在汽车大灯调节系统中,步进电机负责调整大灯的俯仰角度,以适应不同的驾驶环境及满足法规要求。

然而,步进电机并非完美无缺。在没有适当位置反馈的情况下,一旦发生失步现象,即实际转动的角度未能跟上控制脉冲的指令,就会导致大灯照射方向的偏差,影响照明效果甚至行车安全。因此,引入位置反馈机制成为提升系统可靠性和准确性的关键。

一种常见的位置反馈解决方案是采用旋转编码器。旋转编码器与步进电机同轴安装,能够实时监测电机轴的旋转角度,并将这个信息反馈给ECU。通过对反馈数据与目标位置的对比分析,ECU可以判断是否发生了失步,并进行相应的调整。这种闭环控制系统大大提高了大灯调节的精度和响应速度。


除此之外,磁性传感器也是另一种有效的位置反馈元件。通过检测安装在步进电机上的磁体的磁场变化,磁性传感器能够准确地测量电机转动的实际位置。这种方法的优势在于非接触式测量,减少了磨损和故障率,同时也易于集成到现有的车辆系统中。

为了进一步提升系统的智能化水平,一些先进的解决方案还结合了车辆其他传感器的数据,如车速、方向盘转角和悬挂系统的状态等,通过复杂的算法动态调整大灯的方向。这不仅使得大灯调节更为精准,也提供了更好的道路照明和驾驶体验。

汽车大灯高度调节是提升夜间行车安全的关键技术。步进电机位置反馈在汽车大灯电动调节系统中发挥着至关重要的作用。擎耀通过采用旋转编码器、磁性传感器等位置反馈技术,并结合智能算法处理,可以确保大灯调节的准确性和可靠性,从而提升夜间行车的安全和舒适论是选择手动还是自动调节方案,都能显著提高照明效果,减少安全隐患。随着汽车电子技术的不断进步,未来这一领域还将呈现出更多创新的解决方案,为驾驶员提供更为智能化的车灯系统。
