驾校OBD接入CAN总线数据大众朗逸仪表网关位置

在汽车的复杂电路网络中，仪表网关扮演着信息枢纽的角色。对于驾校使用大众朗逸车主而言，了解仪表网关的位置不仅有助于日常维护，更是故障诊断和车辆升级的关键所在。

大众朗逸作为一款深受消费者喜爱的车型，凭借其稳定的性能和经济的油耗赢得了广泛的市场认可。然而，即便是这样一款优秀的车型，在驾校使用过程中也难免会遇到一些技术问题，这时候对仪表网关的了解就显得尤为重要。18年后的大众，网关都是标配，直接从OBD通过CAN监听是没有数据报文对外发出的，不是没有，而是避开诊断请求，这个后边说。

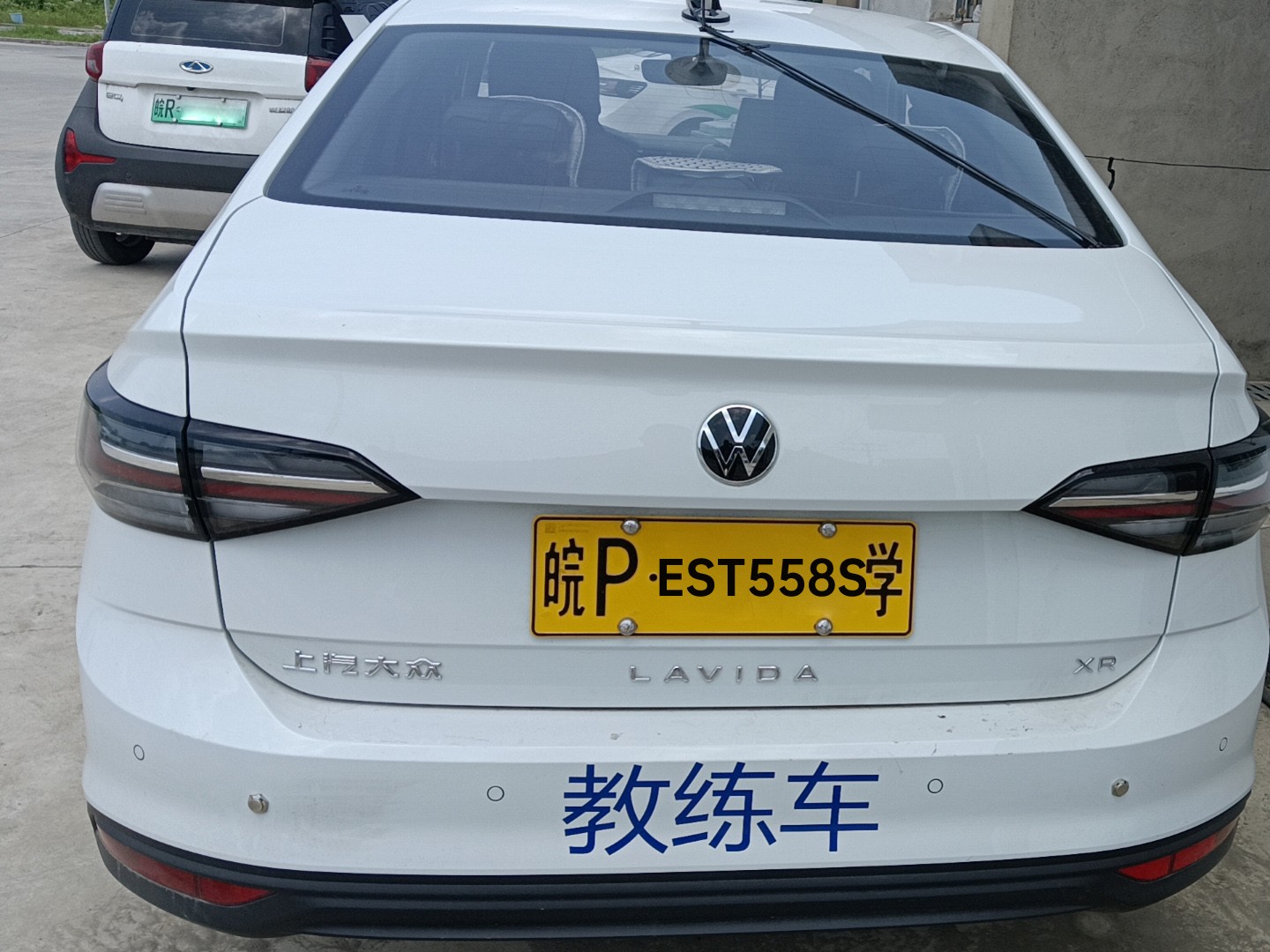

图一大众朗逸教练车

朗逸CAN总线技术的引入，以及升级到标配网关，为驾校带来了革命性的变化。传统的驾校用车往往配置简单，缺乏有效的数据交互和监控机制，而朗逸车型通过CAN总线高效地整合了车辆各项系统和传感器的信息，使得教练能够通过EST558S驾校数据终端实时监控车辆状态，包括速度、转速、安全带、车门、灯光、刹车、挡位、油耗以及各类评判信息。这种即时数据的反馈，让电子教练评判系统可以根据实际驾驶情况给出更精准的指导，从而提高教学质量。

朗逸CAN总线在安全管理方面的应用尤为突出。在驾驶学习过程中，安全始终是首要考虑的因素。通过CAN总线系统，驾校的教练车可以配备先进的安全辅助功能，如防滑制动系统、电子稳定程序等。当学员操作不当或遇到紧急情况时，这些系统能迅速介入，减少可能发生的事故风险。同时，CAN总线还能实时监控车辆的安全关键项，如安全带未系、车门未关、灯光使用等，确保学员在上车前，所有安全设施都处于最佳状态。

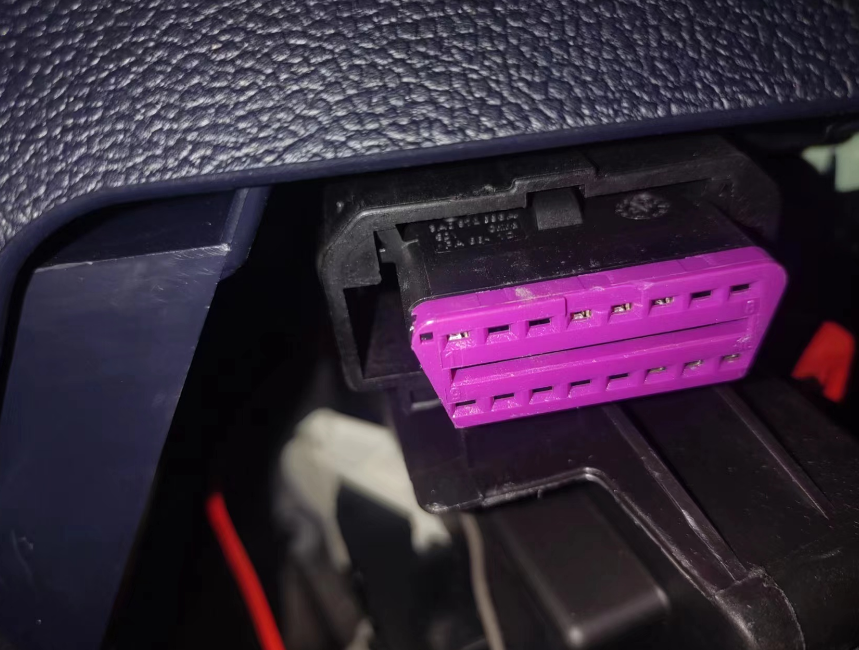

图二大众OBD接口

朗逸CAN总线也极大地提升了车辆维护和管理的便捷性。对于驾校而言，车辆的维护管理是日常运营中的一项重要任务。通过CAN总线系统，管理人员可以轻松获取每辆车的详细运行数据和维护记录，实现对车辆状态的精确监控和及时维护。这不仅延长了车辆的使用寿命，还保证了教学质量的稳定性和连贯性，最终提升学员的学习体验。

仪表网关，简而言之，是汽车内部网络的一个节点，负责连接车辆的不同电子模块，实现信息的交换与传递。在大众朗逸中，仪表网关通常集成在仪表盘后方或附近，有时也可能被安置在车辆的中心控制台区域。这个位置的选择考虑到了布线的便捷性以及对各个系统的高效管理。

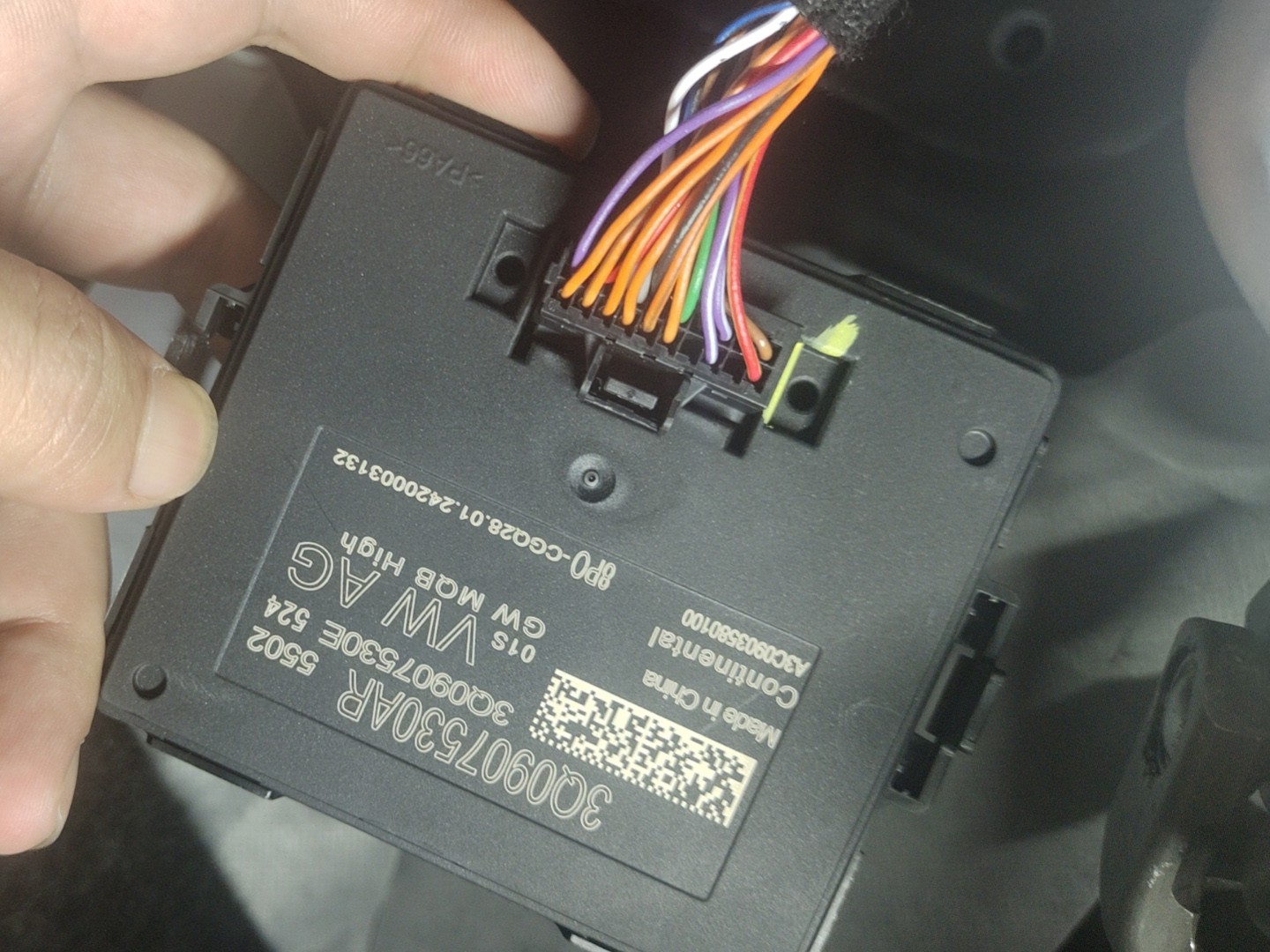

图三大众网关

要准确找到大众朗逸的仪表网关位置，速锐得可以通过数据库系统查阅参照车辆的电气布局图纸，其中通常会有详细的说明和图示。一般情况，驾校只需要拆掉仪表盘，连接线束的接口背后的控制器，基本上就是仪表网关，从接口可以分析出，上边是有带双绞线的CAN线。此外，大部分其他车型，例如奇瑞艾瑞泽5，也可以通过观察仪表盘后方的布局来大致判断，一般来说，网关是一个带有多个连接器的装置，常见于驾驶员一侧。目前需要接入仪表网关获取数据的车型还不是很多，未来可能会有更多的车型需要接入仪表网关获取必要的数据。

为什么需要关注仪表网关的位置呢？一方面，当车辆的信息系统出现故障时，比如导航系统、音响系统或是车内照明等，仪表网关往往是排查故障的起点。了解其位置可以更快地进行诊断和维修。另一方面，随着汽车电子技术的不断发展，许多车主喜欢对车辆进行个性化升级，如安装智能中控屏幕、升级照明音响系统等，这时对仪表网关的熟悉程度直接影响到升级的顺利进行。

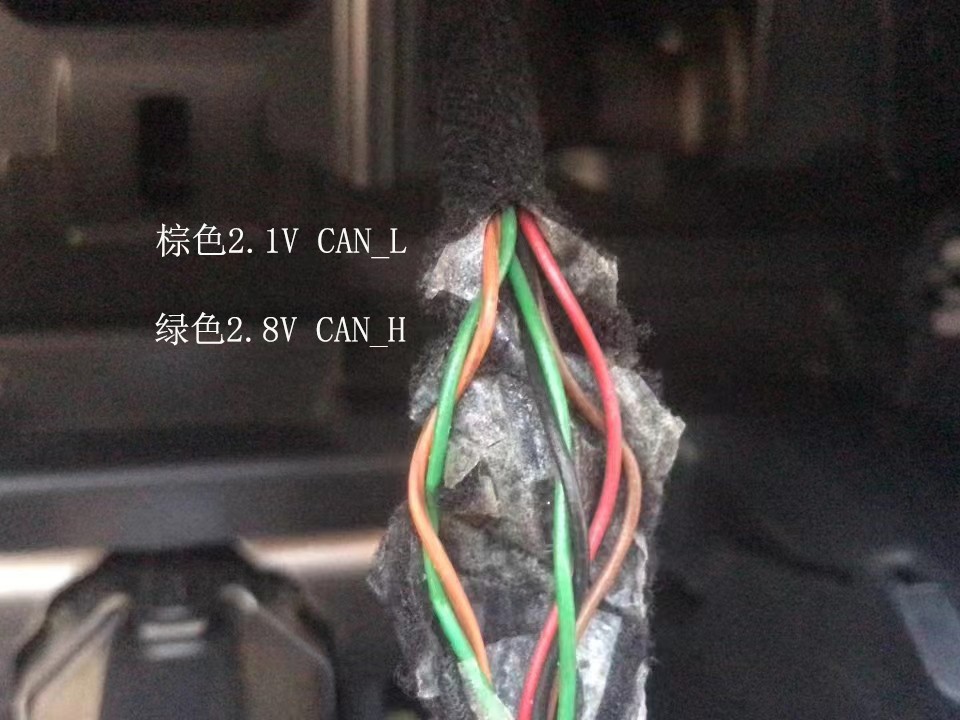

图四网关CAN线束接口定义

值得一提的是，由于仪表网关的重要性，厂家在设计时也会考虑到其安全性和防护措施。因此，在进行任何涉及仪表网关的操作前，车主应当确保具备一定的专业知识或寻求专业的技术支持，如果是采集数据，尽量用CAN监听的方式，避开传统的OBD诊断请求，避免干扰汽车电子其他数据网络节点正常工作，以免造成不必要的损失。

大众朗逸的仪表网关位置虽然不是日常讨论的话题，但对于提升车辆使用体验和维护车辆性能、驾校数据采集、CAN总线数据引用领域来说，它却是不可忽视的细节。
